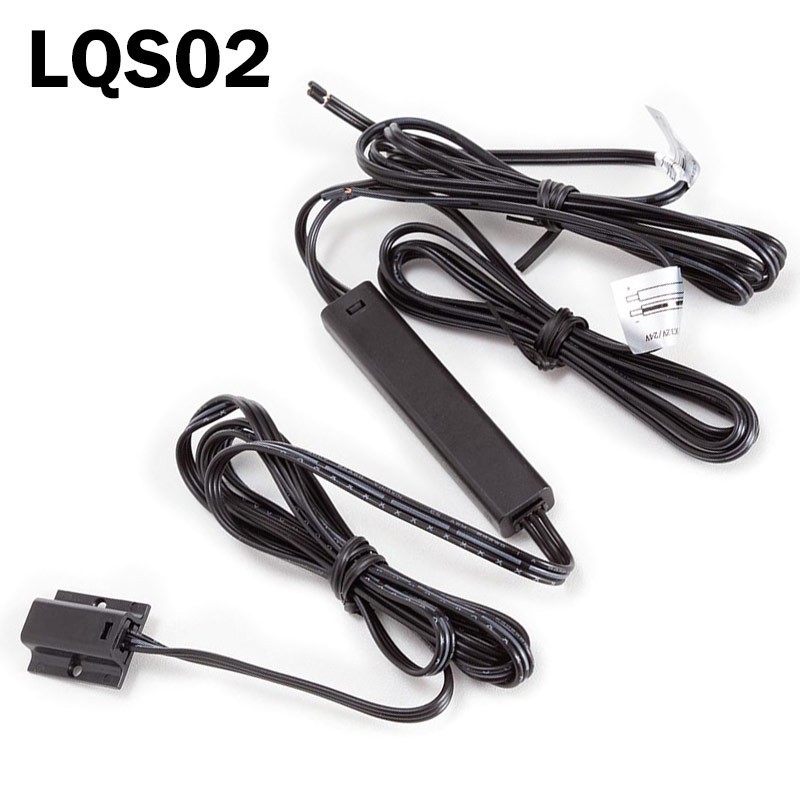

INTERRUPTEUR DE DETECTION EN APPLIQUE POUR PORTE - 12/24Vdc

Interrupteur de détection de porte en applique à capteur infrarouge, spécialement conçu pour commander automatiquement un ruban LED 12Vdc ou 24Vdc installé dans un placard, une armoire ou un dressing.
À l'ouverture de la porte, le capteur détecte son éloignement et allume automatiquement le ruban LED. À la fermeture, le ruban LED s'éteint automatiquement.
Le capteur se fixe directement en applique à l'intérieur du placard. La portée de détection est comprise entre 0 et 4cm et le câble de connexion mesure 1 mètre.

Fonctionnement

Installation

• Déterminer l'emplacement du capteur de porte en applique à l'intérieur du placard. Il est préférable de le positionner à une hauteur permettant au capteur de réfléchir correctement le signal infrarouge lorsque la porte est fermée. La portée de détection est comprise entre 0 et 4cm.
• Raccorder le câble de connexion de 1 mètre au module de commutation.

• Installer le ruban LED à l'intérieur du placard, de préférence dans un profilé en aluminium.
• Raccorder l'alimentation du ruban LED au câblage du module de commutation du capteur infrarouge.
• Alimenter le module de commutation en 12V ou 24Vdc, selon la tension du ruban LED utilisé.

Caractéristiques techniques

• Tension d'entrée nominale : 12-24Vdc
• Courant nominal maximal : 3A
• Longueur du câble : 1 mètre
• Plage de détection : 0 à 4cm
• Indice de protection : IP20
• Température de fonctionnement : -20°C à +45°C
