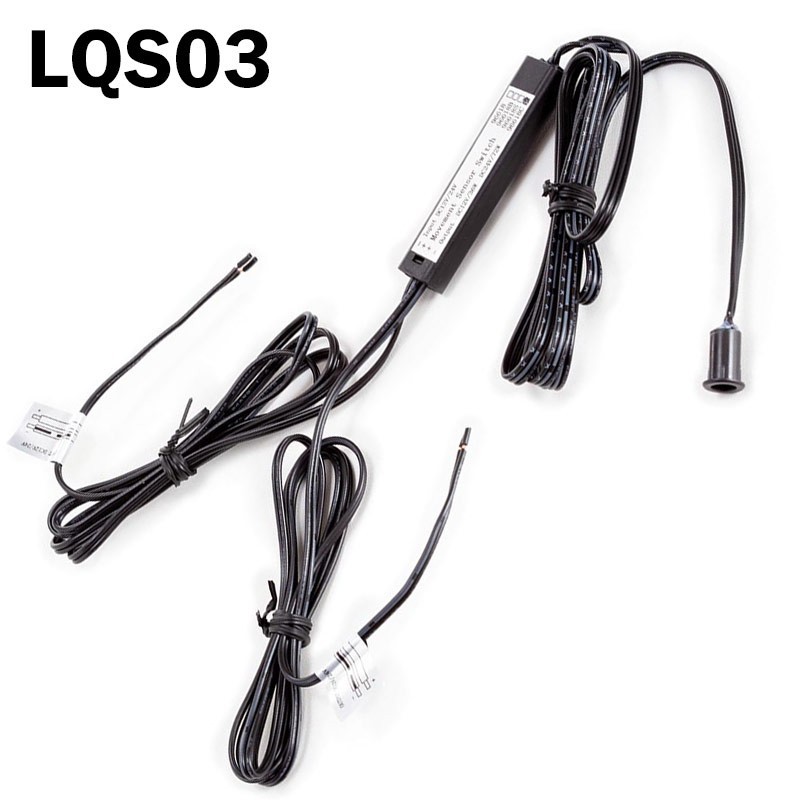

INTERRUPTEUR DE DETECTION DE PRESENCE EN APPLIQUE - 12/24Vdc

Interrupteur de détection de présence à capteur infrarouge, spécialement conçu pour commander automatiquement un ruban LED 12Vdc ou 24Vdc installé dans un placard, une armoire ou un dressing.
Le capteur détecte les mouvements à proximité et permet de commander automatiquement l'allumage et l'extinction du ruban LED. Sa plage de détection est comprise entre 4 et 20cm.
Ce détecteur s'installe en applique ou peut être encastré dans un support en réalisant un perçage de 8mm. Le câble de connexion mesure 1 mètre.

Fonctionnement

Installation

• Déterminer l'emplacement du capteur. Choisir un emplacement où le risque de détection de mouvements involontaires est minimal. Un bon emplacement peut notamment se trouver sur le côté d'une armoire ou d'un mur.
• IMPORTANT : connecter le capteur au driver LED et au ruban LED et tester son fonctionnement avant de procéder à l'installation définitive.
• Percer un trou de 8mm pour insérer le capteur infrarouge.
• Raccorder le câble de connexion de 1 mètre au module de commutation.

• Installer le ruban LED à l'intérieur du placard, de préférence dans un profilé en aluminium.
• Raccorder l'alimentation du ruban LED au câblage du module de commutation du capteur infrarouge.
• Alimenter le module de commutation en 12V ou 24Vdc, selon la tension du ruban LED utilisé.

Caractéristiques techniques

• Tension d'entrée nominale : 12-24Vdc
• Courant nominal maximal : 3A
• Longueur du câble : 1 mètre
• Plage de détection : 4 à 20cm
• Indice de protection : IP20
• Température de fonctionnement : -20°C à +45°C
