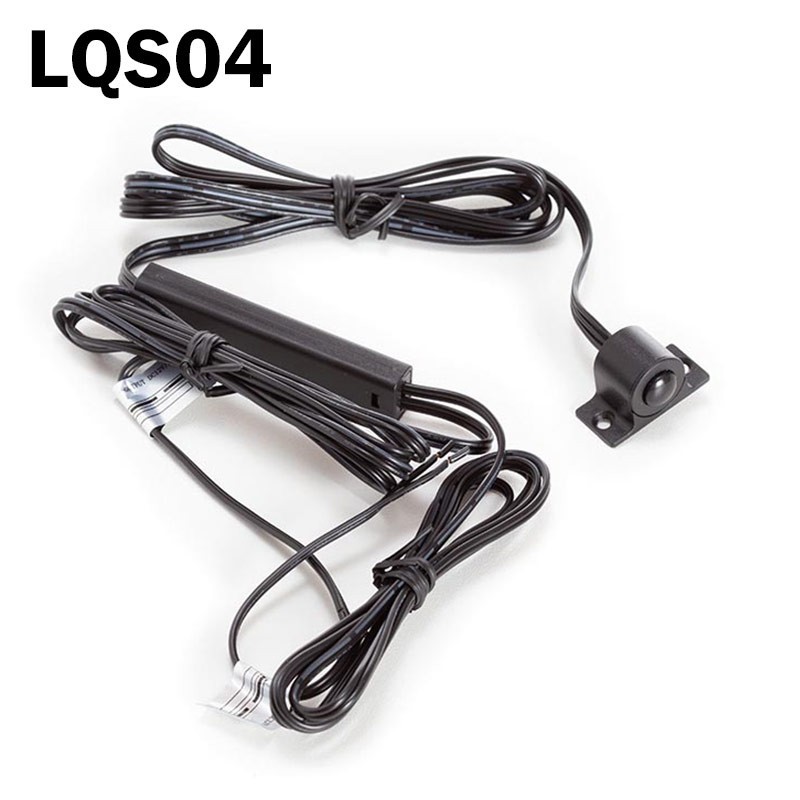

DETECTEUR DE PRESENCE PIR POUR RUBAN LED 12/24Vdc

Détecteur de présence PIR pour commander automatiquement un ruban LED 12Vdc ou 24Vdc. Lorsqu'une personne entre dans la zone de détection, le capteur de mouvement PIR allume automatiquement le ruban LED. Lorsque la personne quitte la zone de détection, le ruban LED s'éteint automatiquement après 45 secondes.
Avec son angle de détection de 110° et sa portée de 1 à 3 mètres, ce détecteur est particulièrement adapté à l'éclairage automatique de placards, armoires, dressings ou autres espaces de rangement.

Fonctionnement

Installation

• Déterminer l'emplacement du détecteur de mouvement PIR. Le capteur possède un angle de détection de 110° et une portée de détection de 1 à 3 mètres.
• Montage encastré : percer un trou de 13mm pour insérer le capteur infrarouge. Insérer le capteur dans le trou et le fixer solidement.
• Montage en surface : visser le support avec le capteur à l'aide des vis fournies.
• Raccorder le câble de connexion de 1 mètre au module de commutation.

• Installer le ruban LED dans un profilé en aluminium.
• Raccorder l'alimentation du ruban LED au câblage du module de commutation du capteur infrarouge.
• Alimenter le module de commutation en 12V ou 24Vdc, selon la tension du ruban LED utilisé.

Caractéristiques techniques

• Tension d'entrée nominale : 12-24Vdc
• Courant nominal maximal : 3A
• Longueur du câble : 1 mètre
• Plage de détection : 1 à 3 mètres
• Angle de détection : 110°
• Délai d'extinction après détection : 45 secondes
• Indice de protection : IP20
• Température de fonctionnement : -20°C à +45°C
